    الاساسات (القواعد)


    علي شكل نقاط


    الاساسات بشكل عام تنقسم قسمين يحتوي كل منهما على عدة


    طرق للتأسيس حسب نوع التربة وحمل المبنى وهذين




    أولاً : الأساسات السطحية ( Shallow Foundations )




    تأسيس المبنى على أعماق قريبة من سطح الأرض


    ويحدث ذلك بالطرق



    1- أساسات لقواعد شريطية .


    2- أساسات لقواعد منفصلة .


    3- أساسات لبشة أو حصيرة .


    4- أساسات الأعمدة سابقة التجهيز .


    5- الحوائط الساندة .








    ثانياً : الأساسات العميقة ( Deep Foundations ) :-




    في حالعدم وجود طبقة صالحة لتأسيس بالقرب من سطح الأرض


    لذلك نلجأ إلى اختراق التربة إلى أعماق كبيرة للحصول على السطح


    الصالح للتأسيس ويتم ذلك بالطرق الآتية



    1- أساسات الآبار الاسكندرانى .


    2-أساسات خازوقية .


    3-أساسات القيسونات .


    4- الستائر الخازوقية .










    سنشرح النوع الاول ففط والله الموفق




    • النوع الأول : الأساسات السطحية


    ( Shallow Foundations )





    1- أساسات القواعد الشريطية ( Strip Foundations )




    وقد تسمى أساسات مستمرة ويستعمل هذا النوع من الأساسات


    عند إنشاء المباني ذات الحوائط الحاملة وتتم عن طريق حفر خندق


    في الأرض لكل حائط من حوائط المبنى وتعتمد نظرية هذا النوع من


    التأسيس على انتقال أحمال المبنى إلى التربة عن طريق الحوائط


    وبالتالي يلزم استمرار الأساس تحت أسفل الحوائط بالكامل يحقق


    انتشار الأحمال على أكبر مساحة ممكنة من الأرض .


    ومما هو جدير بالذكر أن هذا النوع من التأسيس يلجأ إليه في الوقت


    الحاضر في المباني السكنية الصغيرة نظراً لأنه يتيح إمكانيات محدودة


    وخاصة في ارتفاع بالمبنى أو استخدام الفتحات أو البحور الكبيرة , كما


    أن استعماله غير اقتصادي في بعض الأحيان .
















    2- أساسات القواعد المنفصلة ( Pad Foundations )





    يستعمل هذا النوع من الأساسات عند إنشاء المباني الهيكلية وتعتمد


    نظريتها على نقل أحمال المبنى عن طريق الكمرات إلى نقط ارتكاز


    المبنى التي تتمثل في الأعمدة حيث ينتقل الحمل من كل عمود إلى


    القاعدة أسفله وقد ترتبط هذه الأعمدة والقواعد بواسطة السملات


    أو الميد








    • حالات خاصة لأساسات القواعد المنفصلة :




    بعض الحالات الخاصة لأساسات القواعد المنفصلة وهي :




    أ- القواعد المشتركة ( Combined Footings ) :-


    ويتم عملها عند زيادة الأحمال في بعض أجزاء المبنى لدرجة تستدعي


    كبر حجم القاعدة لدرجة قربها الشديد من قاعدة أخرى مما يستدعي


    ضم القاعدتين في قاعدة واحدة , ويحدث هذا للخرسانة العادية فقط


    أو لكل من الخرسانة العادية والمسلحة حسب الحالة .





    ب- قواعد الجار ( Neighbour Footings ) :-


    وتستخدم عند حدود الجيران في حالة أن يكون المبنى على حد الأرض


    حيث من المستحيل أن يتداخل أي جزء من المبنى في أرض الجار


    حتى ولو كانت أساسات المبنى .






    ج- قواعد معلقة ( Cantilever Footings ) :-


    وتستخدم في حالة وجود نقطة ضعف في مسطح الأساسات لا يراد التأسيس عليها وتصلح عادةً للأحمال الصغيرة مثل أحمال الأسوار أو المباني المحدودة الارتفاع .










    3-اساسات باللبشة أو الحصيرة ( Raft Foundations )




    تستخدم هذه الطريقة لنقل أحمال المباني الهيكلية لتوزيع متساوي


    على كامل مسطح الأرض تحت المبنى حيث تستخدم في الأراضي


    الضعيفة التي لا تتحمل تركيز الأحمال في مسطح القواعد المنفصلة


    كما في النظام السابق , ويشترط في هذا النوع من التأسيس أن


    يكون جهد التربة متجانس تماماً تحت مسطح المبنى بالكامل كما


    يتطلب الأمر بتوزيع الأعمدة في المبنى بطريقة تضمن توزيع الأحمال


    بالتساوي على مسطح اللبشة ومنها إلى الأرض .


    ويتم تنفيذ هذه الطريقة بأن تحفر الأرض بكامل مسطح المبنى وتصب


    الخرسانة حسب الأنواع المختلفة لللبشة وهما :


    أ) لبشة خرسانة عادية .



    ب) لبشة مسلحة مقلوبة .


    ج) لبشة مسلحة عدلة .


    د) لبشة مسلحة مزدوجة قد تستخدم هذه اللبشة


    في عمل بدروم تحت الأرض .



    ويتحدد النظام الأمثل لللبشة إنشائياً طبقاً لقوة تحمل التربة وأحمال المبنى .











    4-أساسات الأعمدة سابقة التجهيز ( Post Foundations )




    ويستخدم هذه النوع من الأساسات تحت أعمدة سابقة التجهيز سواءً


    من الخشب أو من الحديد وقد تعمل قواعد هذا النوع من الخشب


    المدهون بالكيروزويت أو القطران للأعمدة الخشبية أو قد تعمل من


    الخرسانة العادية للمباني الخفيفة


    أو من الخرسانة المسلحة للمباني الحديدية .


    يجب أن يراعى في هذا النوع من التأسيس أن يكون اتصال العمود


    الخشبي أو الحديدي بقاعدة الأساس فوق سطح الأرض حتى تكون


    الأعمدة بعيدة عن رطوبة التربة التي قد تؤدي إلى سرعة تحلل


    الخشب أو صدأ الحديد كما يجب اتخاذ كافة الاحتياطات اللازمة عند


    صب قواعد هذا النوع من الأساس لضمان تحديد مواضع تثبيت الأعمدة


    بدقة كافية طبقاً لعلاقتها ببعضها البعض كما يلزم استخدام الأجهزة


    المساحية الدقيقة للتأكد من دقة ضبط السطح العلوي لجميع القواعد


    على منسوب أفقي واحد وذلك لضمان صلاحية الأساسات


    لتركيب أعمدة المبنى عليها









    5-الحوائط الساندة ( Retaining Walls )




    تستعمل هذه الحوائط لحمل للضغوط المائلة الواقعة من اختلاف


    مناسيب الأرض أو المياه سواءً الجوفية أو السطحية ,


    كما يمكن اعتبارها سدود أرضية .


    يمكن استعمال هذه الحوائط لحمل الأسقف المائلة أو العقود أو القبب


    أو الأسوار ذات الأطوال الارتفاعات الكبيرة , كما أنها تتحمل ضغط الرياح


    أو التربة التي تقع في مناسيب منخفضة من سطح الأرض , وقد


    تحتاج هذه الحوائط إلى أكتاف أو دعامات بارزة عن البناء , وقد تكون


    هذه الأكتاف متباعدة عن بعضها بمقدار 3/1 ارتفاع الحائط الساند على



    أن يكون حائط مائلاً أو متدرجاً حسب ما يكون السمك المحدد له .


    لكي يكون الحائط الساند قوياً نقسم قاعدته إلى ثلاثة أقسام متساوية


    ويجب أن تمر محصلة القوى المؤثرة على الحائط بالثلث الأوسط من


    القاعدة , لذلك يجب أن يحدد شكل الحائط الساند بحيث يعطي أكبر


    مقاومة ممكنه مع أقل كمية من مواد البناء , وتتوقف على مقاومة


    الضغوط الواقعة على هذه الحوائط والتي تؤثر على حساباتها


    عدة عوامل أهمها :


    (الحمل الميت – الحمل الحي – ضغط الرياح – ضغط التربة – ضغط الماء – ضغط الردم – الاحتكاك – قوة الرفع).

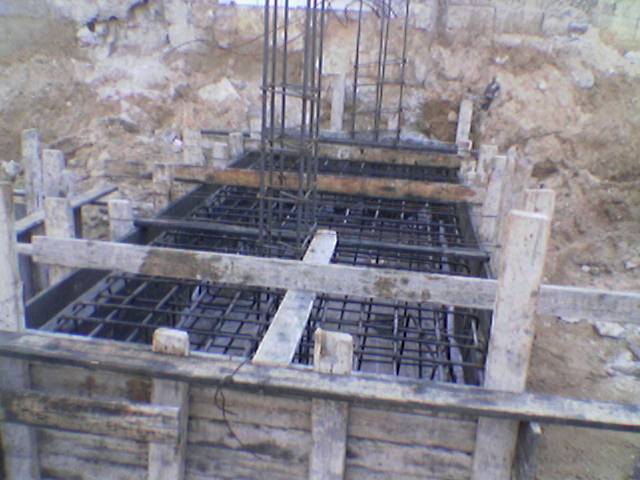

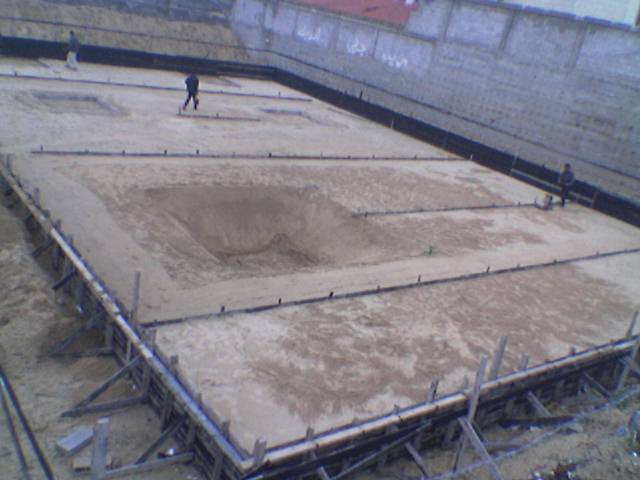

    ودي صورة لقاعدة مشتركه (مركبه )
